部分回轉普通開關型法蘭鑄鋼電動三通球閥
發布時間：2024-03-04 16:10:00
0514-87227666
了解詳情
產品尺寸

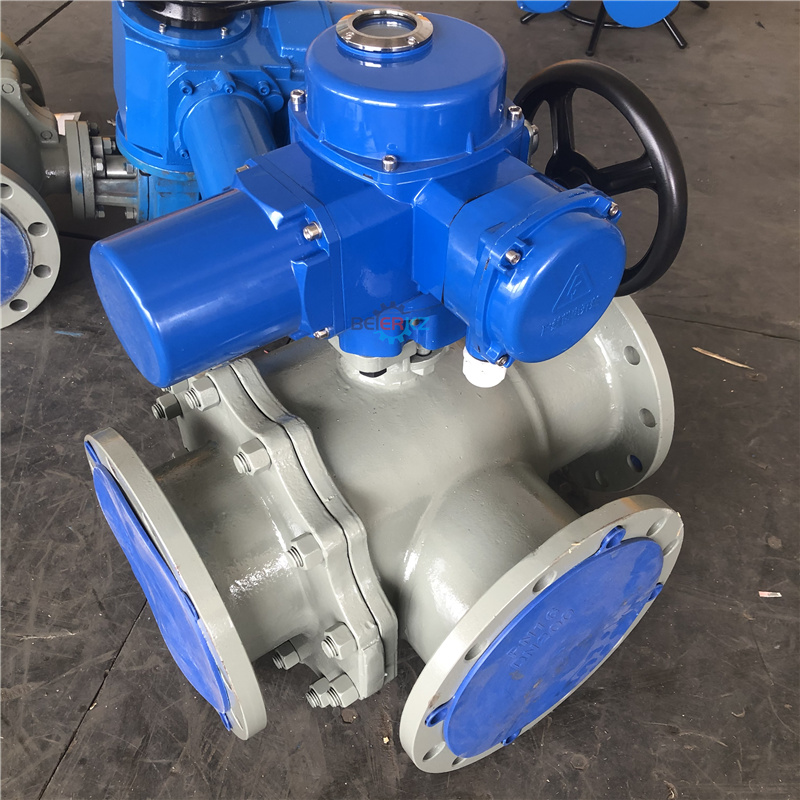

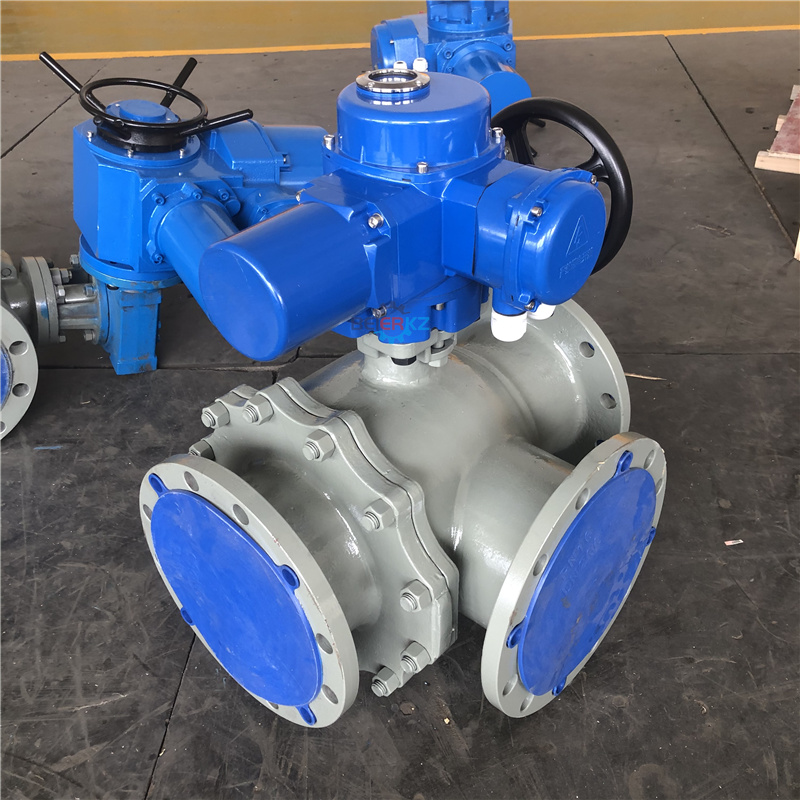

產品圖片
產品展示
一、部分回轉普通開關型法蘭鑄鋼電動三通球閥簡單介紹
三通球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道,起分流、合流作用。L三通球閥型只能連接相互正交的兩條管道,不能同時保持第三條管道的相互連通,只起分配作用。
二、部分回轉普通開關型法蘭鑄鋼電動三通球閥具有優點
1、流體阻力小,其阻力系數與同長度的管段相等。
2、結構簡單、體積小、重量輕。
3、緊密可靠、密封性好,在真空系統中也已廣泛使用。
4、操作方便,開閉迅速,從全開到全關只要旋轉90°,便于遠距離的控制。
5、維修方便,球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。
6、在全開或全閉時,球體和閥座的密封面與介質隔離,介質通過時,不會引起閥門密封面的侵蝕。
7、適用范圍廣,通徑從小到幾毫米,大到幾米,從高真空至高壓力都可應用。
高平臺球閥按其通道位置可分為直通式,三通式和直角式。后兩種球閥用于分配介質與改變介質的流向。
三、部分回轉普通開關型法蘭鑄鋼電動三通球閥工作方式
L型流道的三通4面閥座球閥,采用2面閥座。主要用于流路的換向。
T型流道的三通4面閥座球閥,采用4面閥座,受力平衡,保證閉止通道上可靠密封。主要用于分流、混流、換向以及三通道的完全開放。
四、部分回轉普通開關型法蘭鑄鋼電動三通球閥工作原理
1、開啟過程
1、在關閉位置,球體受閥桿的機械施壓作用,緊壓在閥座上。
2、當逆時針轉動手輪時,閥桿則反向運動,其底部角形平面使球體脫開閥座。
3、閥桿繼續提升,并與閥桿螺旋槽內的導銷相互作用,使球體開始無摩擦地旋轉。
4、直至到全開位置,閥桿提升到極限位置,球體旋轉到全開位置。
2、關閉過程
1、關閉時,順時針旋轉手輪,閥桿開始下降并使球體離開閥座開始旋轉。
2、繼續旋轉手輪,閥桿受到嵌于其上螺旋槽內的導銷的作用,使閥桿和球體同時旋轉90°。
3、快要關閉時,球體已在與閥座無接觸的情況下旋轉了90°。
4、手輪轉動的最后幾圈,閥桿底部的角形平面機械地楔向壓迫球體,使其緊密地壓在閥座上,達到完全密封。
