D941X 16P DN200不銹鋼電動法蘭蝶閥
發布時間：2023-08-04 17:06:35
0514-87227666
了解詳情
產品尺寸

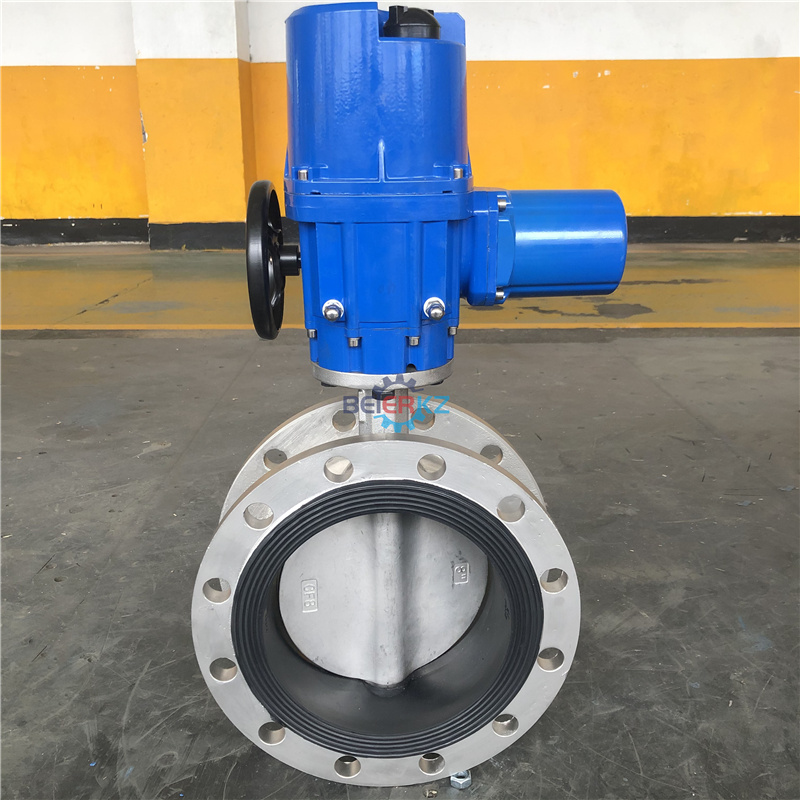

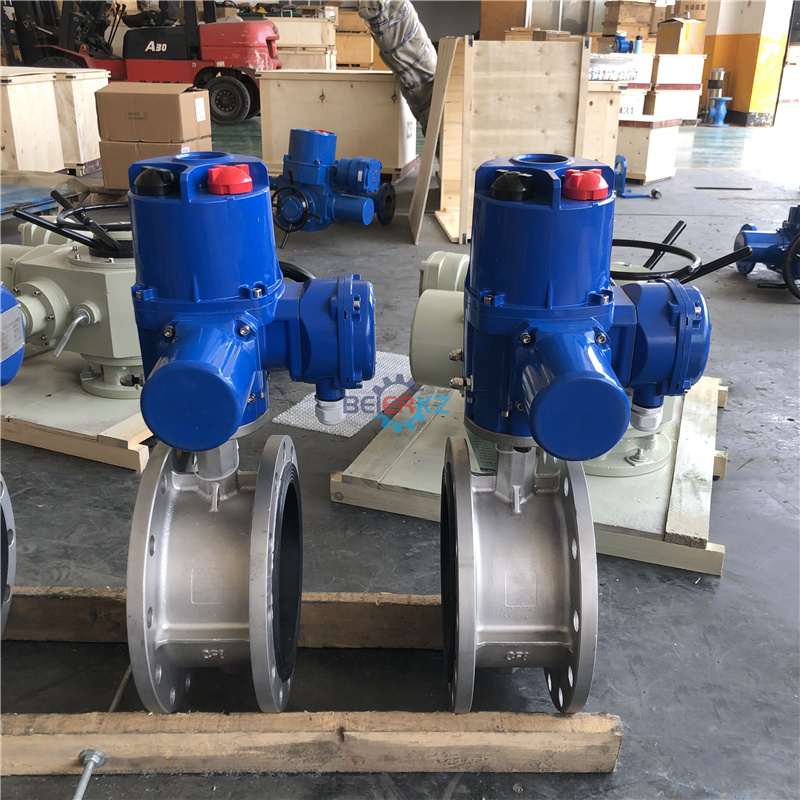

產品圖片
產品展示
一、D941X 16P DN200不銹鋼電動法蘭蝶閥簡介：
不銹鋼電動蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。手電兩用軟密封電動蝶閥由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。電動全襯膠蝶閥適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
二、D941X 16P DN200不銹鋼電動法蘭蝶閥主要技術參數：
公稱通徑 DN(mm) 50~2000
公稱壓力 PN(MPa) 0.6 1.0 1.6
試驗壓力Ps(MPa) 強度試驗 0.9 1.5 2.4
密封試驗 0.66 1.1 1.76
氣密封試驗 0.6 0.6 0.6
適用介質 空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式 手動、蝸桿蝸輪傳動、氣傳動、電傳動。
三、D941X 16P DN200不銹鋼電動法蘭蝶閥主要零部件材料：
零件名稱 材料
閥體 各種橡膠、聚四氟
蝶板 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
密封圈 球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
閥桿 2Cr13、不銹鋼
填料 O型圈、柔性石墨
四、D941X 16P DN200不銹鋼電動法蘭蝶閥電動蝶閥的試驗與調整
1、電動蝶閥無論是手動、氣動、液動、電動各部件在出廠前均經嚴格調試，用戶在復檢密封性能時，應將進出口兩側均勻固定，關閉電動蝶閥，對進口側施壓，在出口側觀察有無泄露現象，在管道進行強度實驗前，應將蝶板打開，防止損壞密封副。
2、電動蝶閥出廠前雖經嚴格檢查和實驗，但也存在個別產品在運輸途中自動螺釘變位，需重新調整、氣動、液動等，請閱配套驅動裝置使用說明書。
3、電動蝶閥出廠時已將控制機構的啟、閉行程調好。為防止電源接通是方向搞錯，用戶在接通電源后，先啟開手動至半開位置，在按電動開關檢查指示盤方向與閥門閉方向一致即可。
