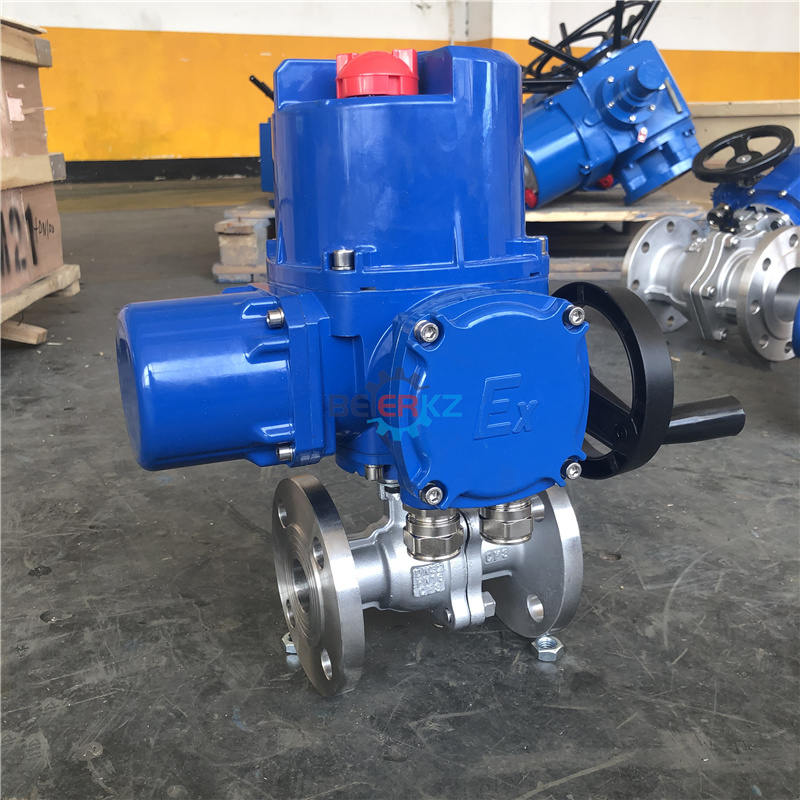

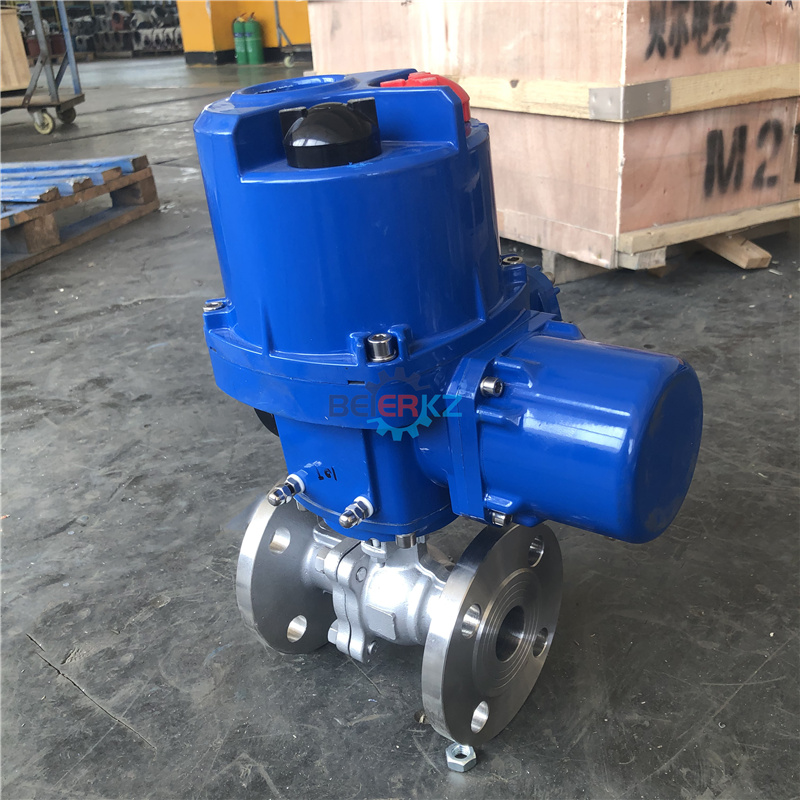

Q型部分回轉智能開關防爆型閥門電動裝置
發布時間：2023-06-19 16:51:38
0514-87227666
了解詳情
產品尺寸
產品圖片
產品展示
一、Q型部分回轉智能開關防爆型閥門電動裝置簡介：
智能一體化電動閥門執行機構一般實現對閥門的開或關控制，閥門要么處于全開位置，要么處于全關位置，此類閥門不需對介質流量進行控制。特別值得一提的是開關型電動執行器因結構形式的不同還可分為分體結構和一體化結構。智能一體化電動閥門執行機構（通常稱為整體型）：控制單元與電動執行器封裝成一體，無需外配控制單元即可現實就地操作，遠程只需輸出相關控制信息就可對其進行操作。此結構的優點是方便系統整體安裝，減少接線及安裝費用，容易診斷并排除故障。但傳統的一體化結構產品也有很多不完善的地方，所以產生了智能電動執行器。
二、Q型部分回轉智能開關防爆型閥門電動裝置工作環境和主要技術參數：
電源： 常規，三相380V（50Hz）
特殊，三相660V、415V（50HZ、60HZ）；
單相220V、110V（50HZ、60HZ）
環境溫度：-20~+60℃ （特殊訂貨-40~+80℃ ）
相對濕度：≤95%（25℃時）。
防護類型：戶外型，用于無易燃、易爆和無腐蝕性介質的場所
防護等級：IP55（特殊訂貨IP65、IP67）
工作制：短時10分鐘（特殊訂貨30分鐘）
三、Q型部分回轉智能開關防爆型閥門電動裝置一般由下列部分組成
1、電動機，特點是過載能力強﹑起動轉矩大﹑轉動慣量小，短時﹑斷續工作。
2、減速機構，用以減低電動機的輸出轉速。
3、行程控制機構，用以調節和準確控制閥門的啟閉位置。
4、轉矩限制機構，用以調節轉矩(或推力)并使之不超過預定值。
5、手動﹑電動切換機構，進行手動或電動操作的聯鎖機構。
6、開度指示器，用以顯示閥門在啟閉過程中所處的位置。
四、Q型部分回轉智能開關防爆型閥門電動裝置型號表示方法
Q型閥門電動執行器適用于蝶閥，球閥，旋塞閥等部分回轉閥門和類似設備，該產品結構緊湊，起動轉矩大，控制精度高，功能齊全，性能可靠，安裝調整簡便。Q型為一體結構（區別于疊加結構），它與閥門配套組成電動閥門，用來驅動和控制閥門的開啟和關閉，操作人員既能在控制室內遠距離對閥門進行控件，亦能在現場進行操作。
該產品廣泛應用于給排水，供熱，電站，化工，食品，紡織，造紙，制藥，船舶，鋼鐵，煤炭等工業部門。
按使用環境分：Q為戶外型，QB為隔爆型，QZ為整體型，QT為整體調節型，QBZ為整體隔爆型，QBT為調節隔爆型。轉矩范圍：50N.m—5000N.m。
五、Q型部分回轉智能開關防爆型閥門電動裝置特點：
1、全中文顯示：一體化多回轉電動執行器視窗采用高清晰LCD數字、全中文及標示符液晶顯示屏。
2、相序自動糾正：執行機構旋向可自由設定，也可自由校正電源相序。
3，缺相保護：具有電源缺相保護功能。
3、控制模式：常規遠方控制信號采用4~20mA模擬量信號控制，提供4~20mA信號反饋（可提供特殊量控制）。遠方控制信號、反饋信號均與內部實現電氣隔離。
4、禁動延時保護：避免或減少了機械部分由于慣性承受的反作用力。此保護功能同時適用于現場控制方式和遠控控制方式。
5、電子互鎖保護：在一個指令正在執行且保持有效，再施加另一個反向控制指令時（即兩個指令同時存在并有效），此時電動執行器將停執行完個指令后再執行下一個指令。
6、瞬間過力矩保護：當開或關向力矩瞬間被頂開，閥門將停下不動作，即使力矩開關瞬間頂開后閉合，閥門仍不會動作，只有向反向動作一下，即可解除過力矩保護。
7、現場遠控切換：現場遠控可自由切換，使用戶調試、維護方便快捷。
