礦用系列隔爆型閥門電動裝置控制箱一控二KXB系列
KXB隔爆型閥門電動裝置控制箱，是閥門實現遠控、集控和自控必不可少的驅控裝置。主要用于啟閉件做直線運動的閥門配套使用，如閘閥、隔膜閥、閘門、截止閥、水閘閥等，用于對閥門的開啟、關閉、調節。
一、礦用系列隔爆型閥門電動裝置控制箱一控二KXB系列用途與分類
KXB隔爆型閥門電動裝置控制箱，是閥門實現遠控、集控和自控必不可少的驅控裝置。主要用于啟閉件做直線運動的閥門配套使用，如閘閥、隔膜閥、閘門、截止閥、水閘閥等，用于對閥門的開啟、關閉、調節。
KXB控制箱符合Q/320411CLZ003-2014《礦用隔爆型閥門電動裝置控制箱》的規定；符合GB/3836.1-2010《爆炸性環境第1部分：設備通用要求》;GB/3836.2-2010《爆炸性環境第2部分：由隔爆型“d保護的設備”》、
GB/T5590-2008《礦用防爆低壓電磁起動器》及MT/T661-2011《煤礦井下用電器設備通用技術條件》的規定。在電氣性能設計上注重與PLC系統接口的銜接的功能、從而使控制箱在自動化系統中的應用更為廣泛、可靠，另外該控制箱在外型設計上除強調加強隔爆性能外，同時具有防止誤操作的機械及電氣聯鎖功能，使設備的使用更安全可靠。在此基礎上為監視設備運行情況，本產品還配備了液晶顯示屏，用于各種運行狀態的顯示，如開閥顯示、關閥顯示、電源顯示、過力矩顯示、故障顯示及閥位開度顯示。隔爆形式為：礦用隔爆型I類，防爆標志為“ExdIMb”。Ⅱ類防爆為工廠用防爆為Ⅱ類，防爆標志為“ExdⅡBT4Gb”b)。電纜引入裝置型式為壓緊螺母。

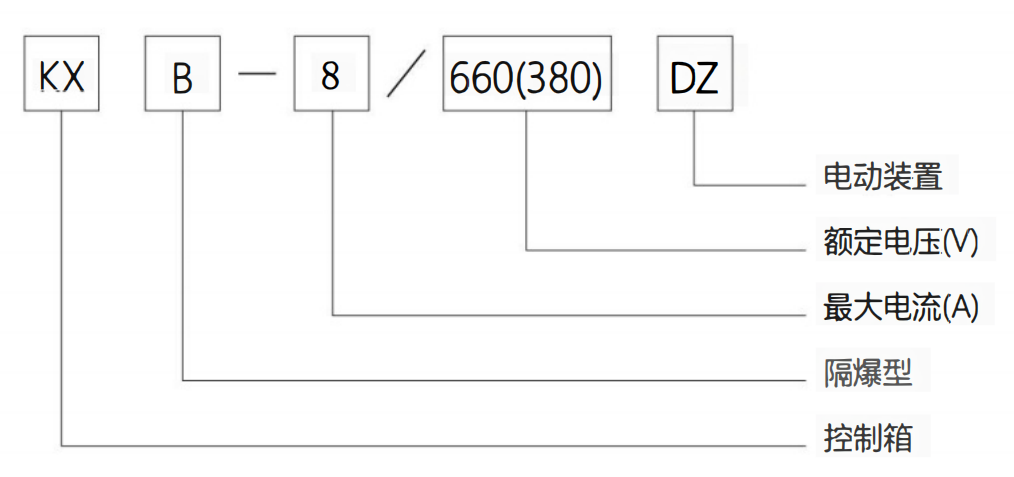

二、礦用系列隔爆型閥門電動裝置控制箱一控二KXB系列型號與訂貨碼
三、礦用系列隔爆型閥門電動裝置控制箱一控二KXB系列使用環境
1、環境氣壓：80kPa～106kPa
2、環境溫度：-20℃~+60℃
3、空氣平均相對濕度：不大于95%(+25℃)
4、煤礦井下有瓦斯，煤塵等爆炸危險的環境；無垂直淋水和濺水場合
5、無強烈震動和沖擊的地方
6、無破壞金屬和絕緣材料的腐蝕性氣體的地方
7、額定工作電壓：三相AC660V或AC380V
8、額定工作頻率：50Hz
9、遠程信號隔離：光電隔離大于2000V浪涌電壓
10、模擬信號反饋：電流DC4mA～20mA,負載能力<750Ω
11、全中文LCD漢字菜單顯示工作狀態及操作提示
12、故障自診斷顯示故障原因
四、礦用系列隔爆型閥門電動裝置控制箱一控二KXB系列電控保護及性能參數
1、短路保護：電動裝置電動機驅動側驅動電流大于電動機額定電流的10倍，0.2秒內斷開電動機驅動電源，電動機停止動作。
2、過力矩保護：當電動執行器向開向或關向運行出現卡澀故障時，將信號送進控制箱主控板(開關量信號)中，模塊實單方向保護，實現單方向鎖定，解鎖時需向相反方向運行3S,即可實現解鎖或停電解鎖；當出現開閥、關閥兩個方
現向卡澀故障時，主控板實現雙方向保護，雙方向運行均能保護，并應停電解鎖。
3、相序保護：當輸入電源三相交流電中有一相或兩相電壓為零時，控制模塊實現保護，停止控制輸出，實現被控對像的保護，并顯示故障報警。
4、漏電保護：當主電路對地絕緣值小于下表時、實現漏電保護，當主電路對地絕緣當上升到下表值的1.5倍時，解除主電路漏電保護，電路恢復正常工作。
5、欠壓保護：當三相交流電源電壓降至額定電壓的85%以下時，主控板實現保護，停止控制輸出，實現對控制對象的保護。當三相交流電源電壓恢復到額定電壓的85%以上時，主控板退出保護，電路正常工作。
五、礦用系列隔爆型閥門電動裝置控制箱一控二KXB系列使用說明及注意事項
1、配電或檢修時，請先切斷電源，以免發生危險；
2、配完線后請將導線入口及箱蓋緊固鎖緊，以防雨水和灰塵進入機體內；
3、電機處于水平或垂直向上位置為推薦安裝方式，不可將電機倒立和入線口朝上安裝；
4、手動操作時，面向手輪，順時針旋轉關閥，逆時針旋轉開閥；
5、更換電動執行機構或閥門時，必須重新調整行程開關和開度指示機構。
