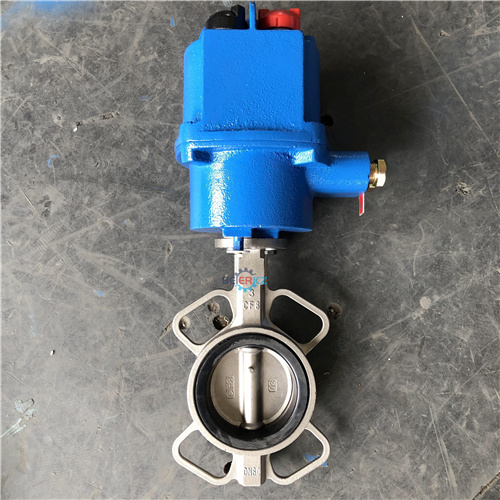

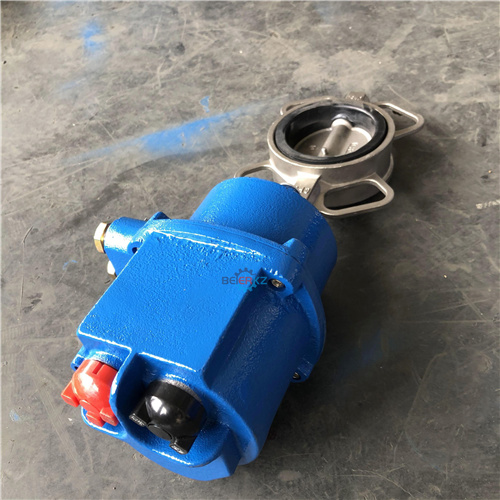

D9471X 16C DN80 智能調節礦用隔爆型電動對夾蝶閥
一、D9471X 16C DN80 智能調節礦用隔爆型電動對夾蝶閥產品介紹：
軟密封電動對夾蝶閥由QMB9礦用閥門電動裝置與軟密封對夾閥體由結合，操作人員可以在控制室內遠距離對閥門進行控制，也可以在現場手動操作。軟密封電動對夾蝶閥廣泛應用于使用管道閥門的給排水、供熱、電站、化工、食品、紡織、造紙、制藥、船舶、鋼鐵、煤炭等工程。
二、D9471X 16C DN80 智能調節礦用隔爆型電動對夾蝶閥產品參數：
公稱通徑：DN150
公稱壓力：PN10-PN16
連接形式：對夾式
閥體材質：鑄鐵、鑄鋼、不銹鋼
控制方式：開關型
電源電壓：AC380V
三、D9471X 16C DN80 智能調節礦用隔爆型電動對夾蝶閥行程控制機構的調整：
1、切斷電源，轉動手輪使閥門達到“全關”位置。
2、順時針轉動行程控制機構中下面的兩個凸輪，使兩個凸輪觸動相對應的微動相對應微動開關（聽到“卡達”聲響），使2GXK 開關稍先于1GXK開關動作，然后旋緊凸輪上的緊定螺釘。
3、轉動手輪，打開閥門至約50%全開位置，接通電源電動關閉閥門，用微動開關切斷電機電源，使電動裝置停止工作。
4、檢查開度指示刻度盤指示的閥門停止位置是否符合要求，如不符合要求的，再按上述方法進行微量調整直至符合要求。
5、轉動后輪使閥門處于“全開”位置，按上述方法同時按與調整方向相反的方向轉動凸輪，調整行程控制機構中上面的兩個控制“全開”位置的凸輪，使閥門電動打開時，其停止的位置符合要求。
